開關量輸入安全柵

2025/5/23 16:12:48 人評論 次瀏覽 分類：安全柵  儀表地址：http://m.huanghaiwang.com.cn/product/1821.html

開關量輸入隔離安全柵接受來自0區、1區、2區、ⅡA、ⅡB、ⅡC危險場所一側符合DIN 19234和NAMUR的觸點/接近開關輸入，通過安全柵隔離傳輸?shù)桨踩珗?chǎng)所以繼電器或晶體管輸出開關量，具備繼電器或晶體管輸出常開/常閉轉換設置功能。開關量輸入隔離安全柵有YR9110-EX 、YR9111-EX 、YR9112-EX 、YR9113-EX 、YR9115-EX 、YR9116-EX和YR9117-EX七種型號。

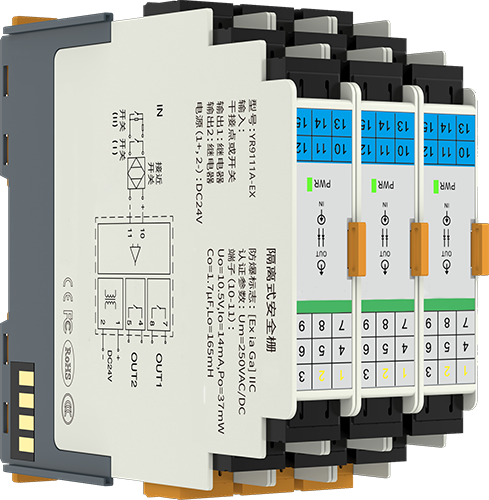

開關量輸入隔離安全柵(繼電器輸出)

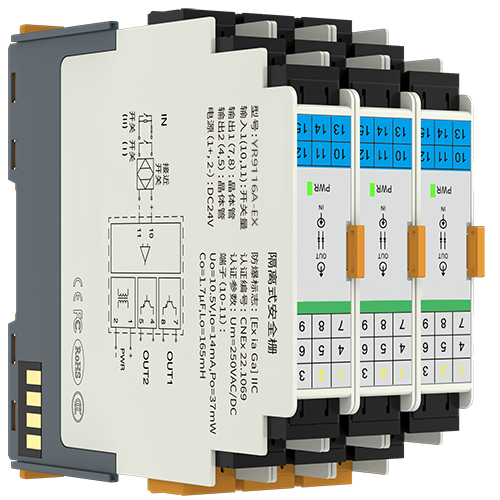

開關量輸入隔離安全柵(晶閘管輸出)

繼電器輸出開關量安全柵型號
◆ 型號：YR9110A-EX
危險區開關量輸入，一進一出、獨立DC24V供電、安全區繼電器輸出
◆型號：YR9111A-EX
危險區開關量輸入，一進二出、獨立DC24V供電、安全區繼電器輸出
◆型號：YR9112A-EX
危險區開關量輸入，二進二出、獨立DC24V供電、安全區繼電器輸出
 ◆型號：YR9113A-EX
危險區開關量輸入，四進四出、獨立DC24V供電、安全區繼電器輸

晶體管輸出開關量安全柵型號
◆型號：YR9115A-EX
危險區開關量輸入，一進一出、獨立DC24V供電、安全區晶體管輸出
◆型號：YR9116A-EX
危險區開關量輸入，一進二出、獨立DC24V供電、安全區體晶管輸出
◆型號：YR9117A-EX
危險區開關量輸入，二進二出、獨立DC24V供電、安全區晶體管輸出

擴展閱讀：請大家參閱技術文章《開關量輸入安全柵的繼電器輸出和晶體管輸出的區別》

開關量安全柵技術規格
◆開關量輸入隔離安全柵工作電源：20-35VDC
◆功耗：約1.0W(一路)
◆現場傳感器側供電電壓：約8V(開路時)
◆信號輸入特性
①現場輸入電流＞2.1mA時，表示“ON”
②現場輸入電流＜1.2mA時，表示“OFF”
③開關滯后作用：200μs
◆輸出特性
①繼電器輸出特性：響應時間20ms；驅動能力250VAC/2A，30VDC/2A
②晶體管輸出特性：響應時間20ms；驅動能力：輸出電流＜20mA(1.2kΩ負載)。最大電流100mA，短路電流保護
◆輸出作用方式
①繼電器輸出：微型撥動開關1和2設置(控制通道1和2)，置ON側繼電器常閉輸出，置OFF側繼電器常開輸出
②晶體管輸出：微型撥動開關1和2設置(控制通道1和2)，置ON側晶體管輸出“E-C間導通”，置OFF側晶體管輸出“E-C間截止”
◆性能指標
①絕緣強度：本安端/非本安端2500VAC/1分鐘，非本安端間1000VAC/1分鐘
②工作溫度：-20~70℃
③相對濕度：35%-85%
④貯存溫度：-20~80℃
◆開關量安全柵結構及外形尺寸
①產品結構：35mm導軌卡裝式，PC+ABS外殼材料，拔插式端子
②外形尺寸：厚18.3×寬113×高121mm
③產品特點：寬范圍供電，可選擇輸出模式

開關量輸入隔離安全柵防爆認證參數
認證單位：國家防爆電氣產品質量監督檢驗中心
防爆標志：[Exia Ga]ⅡC
認證參數 ：Um=250VAC/DC
①YR9110A-EX/YR9111A-EX型端子(10-11) ：Uo=10.5VDC，Io=14mA，Po=37mW，Co=1.7uF，Lo=165mH
②YR9112A-EX型端子(10-11、13-14)：Uo=10.5VDC，Io=14mA，Po=37mW，Co=1.7uF，Lo=165mH
③YR9113A-EX型端子(10-11、11-12、13-14、14-15)：Uo=10.5VDC，Io=14mA，Po=37mW，Co=1.7uF，Lo=165mH

開關量安全柵接線圖

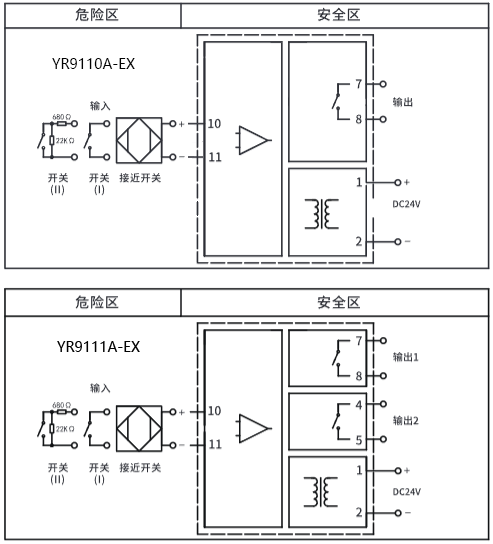

①一入一出/一入二出開關量安全柵(繼電器輸出)接線圖

一入二出開關量安全柵接線圖

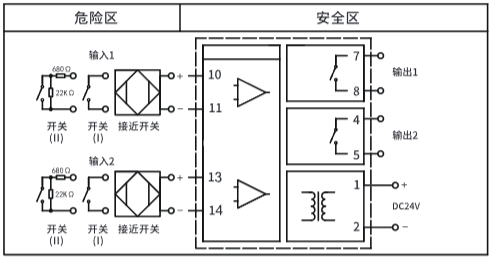

②二入二出開關量安全柵(繼電器輸出)接線圖

二入二出開關量安全柵接線圖

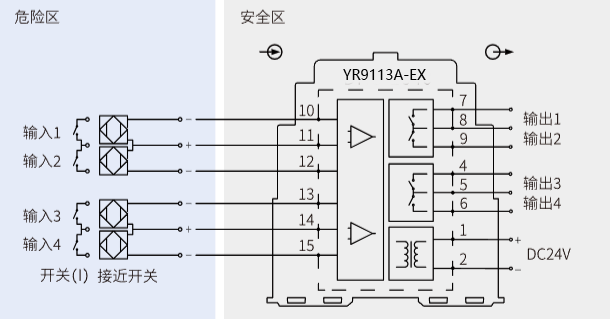

③四入四出開關量安全柵(繼電器輸出)接線圖

四入四出開關量安全柵接線圖

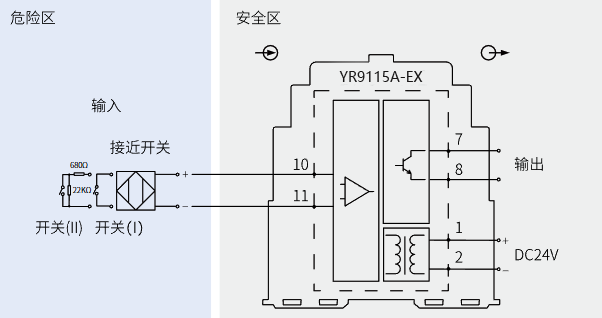

④一入一出開關量安全柵(晶閘管輸出)接線圖

一入一出開關量安全柵(晶閘管輸出)接線圖

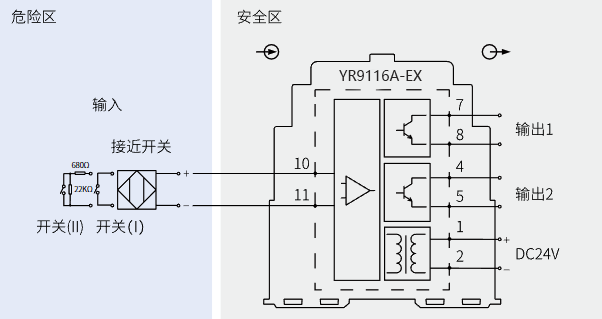

⑤一入二出開關量安全柵(晶閘管輸出)接線圖

一入二出開關量安全柵(晶閘管輸出)接線圖

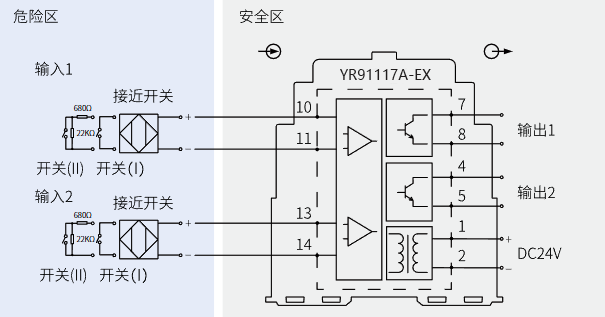

⑥二入二出開關量安全柵(晶閘管輸出)接線圖

二入二出開關量安全柵(晶閘管輸出)接線圖

共有訪客發表了評論 網友評論

  客戶姓名：
郵箱或QQ：
驗證碼： 看不清楚？

  1. 開關量輸入安全柵，輸出選晶體管/電平輸出還是繼電器輸出？

    匿名用戶
    ?2020/12/3 1:49:50
    2020/12/3 1:57:18
    管理員回復：

    1、開關頻率在10Hz以下的信號一般選繼電器輸出。
    典型的現場儀表包括：閥位開關、液位、物位開關、流量計低速單位脈沖(每立方一個脈沖)等；繼電器輸出的好處是無極性，可驅動電流大(最大2A)，缺點是只適合于低速，不適合高速。
    2、開關頻率在10Hz到50KHz的信號一般選晶體管、電平輸出
    典型的現場儀表包括：轉速開關、編碼器、流量計高速瞬時量脈沖等；晶體管、電平輸出的優點是適合于高速信號，無機械壽命限制。缺點是有極性，可驅動電流小(小于40mA)。
