儀表安裝位置圖形符號
參考兩個標準，一是ISA(國際自動化協會)的“ISA-5.1 Instrumentation Symbols and Identification”，二是國內行業標注的“HG/T 20505-2014過程測量與控制儀表的功能標志和圖形符號”。

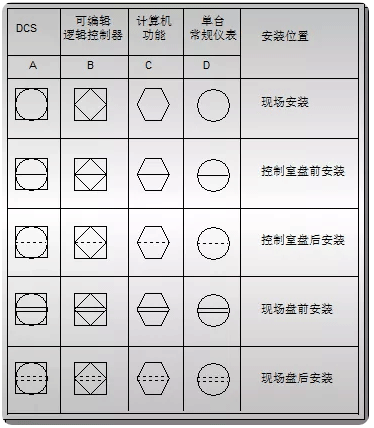

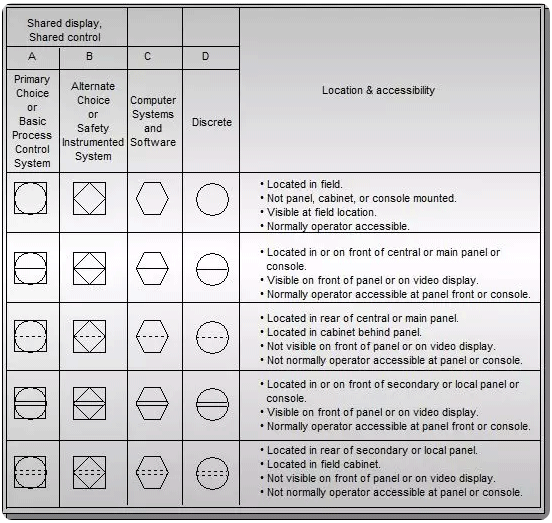

對于儀表安裝位置，ISA-5.1和HG/T 20505-2104都分成了四類，詳見下圖的A/B/C/D。ISA-5.1解釋的更加詳細，HG/T 20505-2014就解釋的更加直白。工業自動化已經發展到了很高的水準了，集中控制，現場總線，無線儀表等等，高度信息化、智能化，所以對于盤面安裝、盤后安裝這些定義有些過時了。昌暉儀表認為邊界不是那么明顯了，但是為了更好的理解，本文還是按照類別進行劃分和解釋。

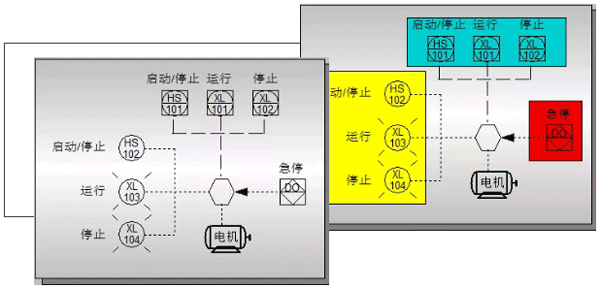

下圖左圖，是從標準的P&ID圖中摳出的一個關于電機的部分，下圖右圖是進行了顏色標注以做劃分。
◆黃色區域內的圖形符號代表了現場的設備，有一個運行/停止選擇旋鈕和兩個狀態指示燈。
◆藍色區域內的圖形符號代表了進入中控DCS的信號，有一個運行/停止信號和兩個狀態信號。
◆紅色區域內的圖形符號，按照ISA標準可以理解為安全PLC的切斷功能。

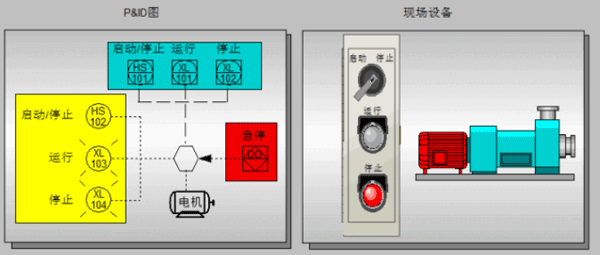

P&ID圖所體現的現場設備，下圖右圖給出了實物展示。操作員通過旋鈕，來控制電機的運行與啟動，同時現場有運行和停止指示燈。
P&ID所體現的DCS部分，也就是HMI要呈現給操作員的部分。通過中控室HMI上面的啟動和停止按鈕來操作電機的運行與啟動，同時電機的狀態直接提現在電機本身上，不用再單獨畫出兩個指示燈。
最后講一下紅色區域內的急停：
◆正常情況下，急停DO為綠色，安全PLC沒有邏輯觸發，始終給出1值。使得配電盤繼電器吸合，電機始終有電源。這樣無論現場和中控HMI都可以啟動和停止電機。
◆若有緊急情況，比如操作員拍了急停按鈕，也可能現場液位或者壓力異常觸發邏輯，DO輸出變?yōu)?，配電盤電源切斷，電機直接停止，此時無論現場和中控HMI都不可能去啟動，因為“沒有電”。只有緊急情況消除，DO重新輸出1值，才可繼續操作電機。
