1、框架實現
關于這4個組件，有一個共同點，那就是開源免費，這樣大家就不用擔心價格和授權的問題了，昌暉儀表先對這4個組件做一個簡單的介紹：
組件名稱 功能說明
S7.NET 西門子PLC的開源通信庫
Log4Net 一款.NET下免費的日志工具
SQLSugar 一款輕量級、強大的ORM
MySQL 一款開源的關系型數據庫

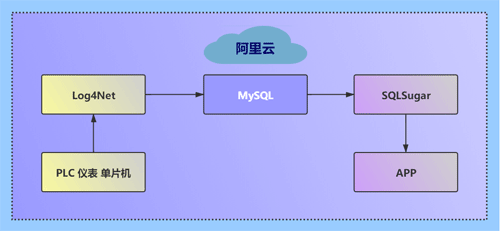

這個實現過程分為兩部分，首先在阿里云服務器中部署一個MySQL數據庫，一側通過S7.NET采集西門子PLC，然后使用Log4Net直接插入到阿里云服務器中，另一側通過SQLSugar從數據庫進行查詢解析，再進行顯示。
2、Iot傳輸實現

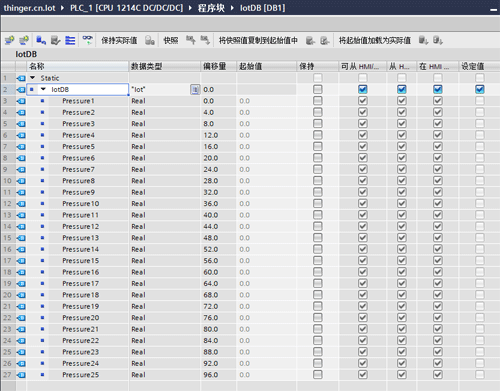

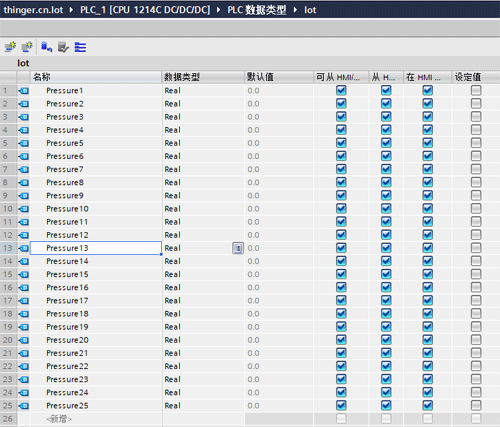

首先在PLC中準備好需要傳輸?shù)臄?shù)據，最好提前都數據到放到同一個存儲區中，并且是連續的N個字節，這里以一個結構體為例，里面包含25個浮點數，占100個字節，如下圖所示：
然后創建一個DB塊，取名為IotDB，DB號為DB1，添加一個Iot結構體變量，如下圖所示：
創建一個控制臺應用程序，取名為thinger.cn.IotDataTransfer，該項目用于和PLC通信，并將數據傳輸?shù)桨⒗镌品掌髦械腗ySQL數據中，這里為了方便，直接將讀取的字節數組轉換16進制字符串進行傳輸。

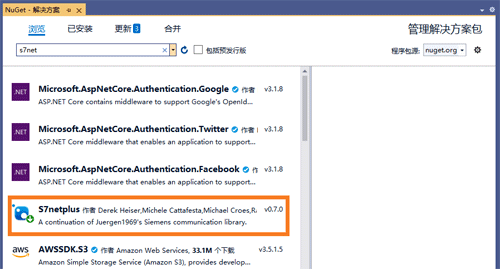

首先在Nuget服務器中搜索S7netplus，添加到項目中，如下圖所示：

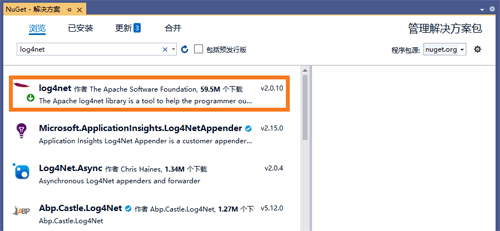

接著搜索log4net，添加到項目中，如下圖所示：

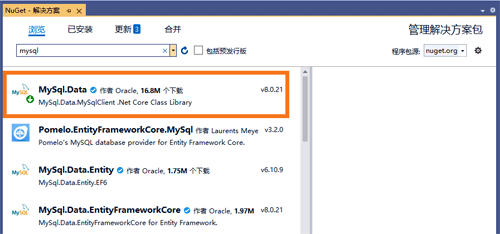

最后再搜索mysql，添加到項目中，如下圖所示：

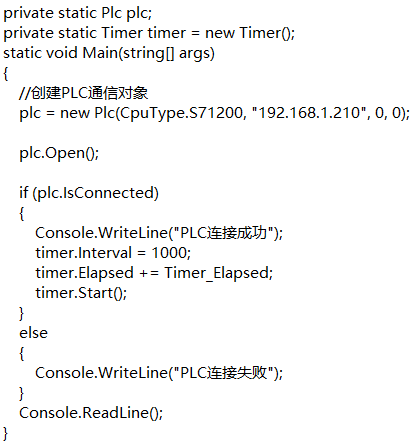

添加完成之后，初始化PLC對象，然后連接PLC，連接成功后，開啟一個定時器，編寫程序如下所示：
定時器定時讀取PLC數據，然后通過Log4Net直接存儲到數據中，如下圖所示：

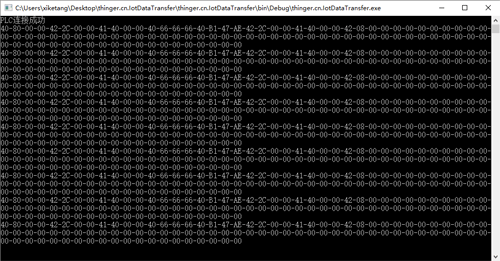

運行程序后，結果如下所示：

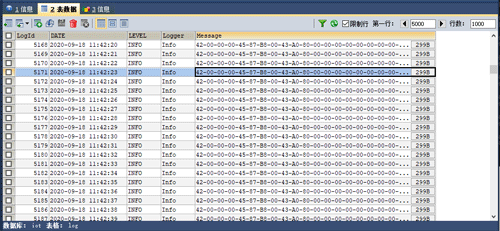

使用SQLyog查看服務器數據庫數據， 如下所示：
通過這種方式，我們可以很輕松實現PLC數據讀取并存儲到云端數據庫中，初步實現了數據上云，接下來我們可以通過創建一個上位機程序，實現數據的查詢、解析及顯示。
3、Iot接收實現
創建一個Windows窗體應用程序，取名為thinger.cn.IotDataReceiver，該項目用于從云服務器的MySQL數據庫中查詢數據，并將數據解析成需要的數值，然后進行顯示。

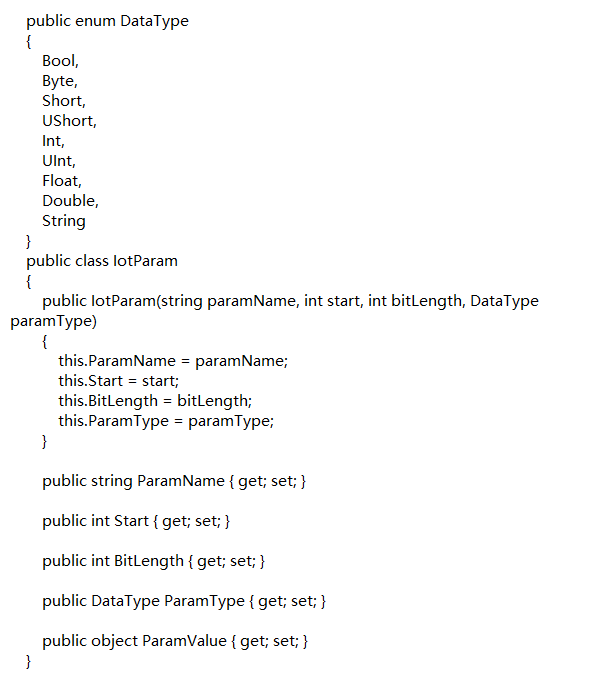

由于參數類型各種情況都有，因此針對參數創建了一個參數實體類，如下所示：

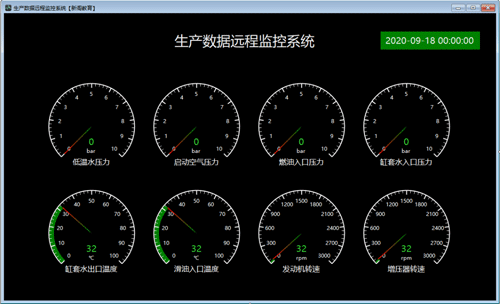

UI界面設計如下圖所示：

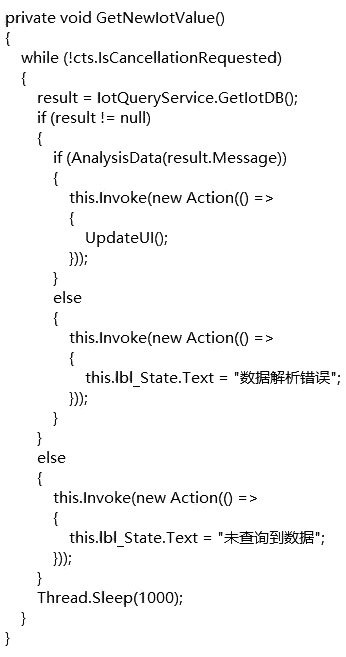

這里采用多線程的方式，持續從數據庫中進行數據查詢，如果查詢到數據，進行解析賦值，否則進行狀態顯示，代碼如下所示：

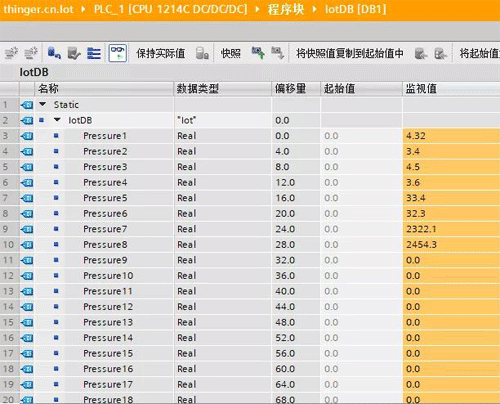

最終運行結果如下所示：
4、整體總結
隨著越來越多的設備開始加入IIoT網絡(Industrial Internet of Things，工業物聯網簡稱IIoT)，誕生了很多向前發展的機會。IT與OT的融合將為工廠自動化、資產管理和生產制造執行系統提供開箱即用的集成解決方案。按目前的趨勢發展下去，IT與OT之間的界限將逐漸消失，直到成為一個或相同的系統為止。本文主要從儀表工程師的角度出發，讓大家學會使用開源組件來搭建一個簡單的物聯網平臺。
