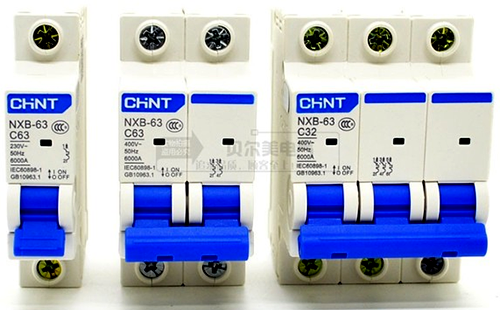

微型斷路器的選用
1P、2P、3P、4P說的是微型斷路器的極數，代表主要能分?jǐn)鄮赘€，微型斷路器主要是分?jǐn)嗷鹁€(L)。其次還有1P+N、3P+N，N是零線，微型斷路器分?jǐn)嗷鹁€時順帶把零線也切斷。
微型斷路器能夠分?jǐn)嗷鹁€，主要是斷路器設置了脫扣裝置。假設有一個4P、20A的微型斷路器和一個3P+N、20A的微型斷路器，零線電流25A，那種微型斷路器會自動跳閘？
前面提到了微型斷路器的核心裝置，脫扣裝置，此裝置具有熱磁脫扣功能。
脫扣器采用的是磁線圈，當電流足夠大時產生的磁場力克服反力彈簧吸合銜鐵打擊牽引桿從而帶動機構動作切斷電路。
足夠大的電流來自哪里？
例如，短路、過載都會引起電路中有很大的電流。短路不比多說，火零相碰即為短路，意思說電回路中沒有負載，只有導線和電源了，由于電源內阻和導線的線電阻是非常小的，在電壓不變的情況，突然整個電回路電阻變得很小，就有很大很大的電流產生，稱之為短路。過載一般是指用電設備的超負荷工作，工作電流超過了規定的額定電流。
微型斷路器接火線，必須要經過脫扣器，否則起不到短路、過載保護。例如這個問題，假設有一個4P/20A的微型斷路器和一個3P+N/20A的微型斷路器，零線電流25A，那種微型斷路器會自動跳閘？
根據上述可知，肯定是4P、20A的微型斷路器跳閘，3P+N、20A斷路器不會跳閘，除非把N線接到了P上面，本應接N的通道接了火線，才可能跳閘。
B型、C型、D型斷路器如何用好？
前面也說到了脫扣器這個核心裝置，根據瞬時脫扣器的特性劃分的，大家可查閱微型斷路器的脫扣曲線。
B型脫扣器，3-5ln
C型脫扣器，5-10ln
D型脫扣器，10-16ln
可見，脫扣器的脫扣電流不同，適應的負載負載類型不同。
B型脫扣器的微斷，往往適用于純阻性符合或低感照明系統。
現在，由于白熾燈的淘汰，照明系統用的大多為感性照明系統，因此目前不太適用于照明系統了。但一些電子類較小的負載是能用于B型脫扣器的微斷。
由此可見，常規負載和照明系統都采用C型脫扣器的微斷，其更適用于感性負荷和高照明系統。
D型脫扣器的微型斷路器，在高感性負荷或具備大沖擊的電流系統特別適用。通常作為動力設備方面的使用，例如電動機之類的。
結束語：在實際應用中，微型斷路器用于電氣終端配電裝置系統中，其在整個終端電器保護時起到至關重要的作用。可見，微斷作為終端電器保護裝置，應用范圍是非常廣泛的。
