配管方式的區別

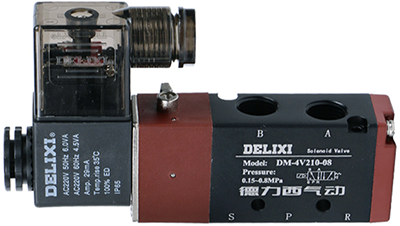

直接配管型電磁閥指的是將連接的氣管接頭直接接到閥體上，閥體直接固定安裝，價格便宜。

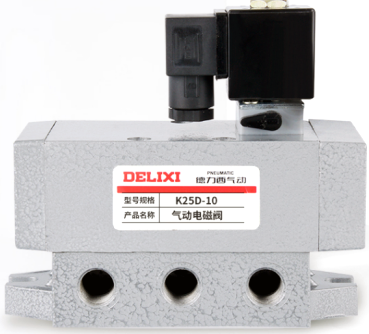

底板配管型電磁閥指的是電磁閥由閥體和底板組成，底板固定安裝。配管的氣管接頭只接在底板上。優點是維修簡單，只需更換上面的閥體，不需要拆除配管，因此可減少配管誤接帶來動作不正常的情況，注意密封墊需要安裝在閥體和底板之間要緊密，否則容易漏氣。
控制數的區分
可分為單控電磁閥和雙控電磁閥，單控只有一個線圈。另一邊是彈簧，工作時線圈得電，推動閥芯，另一邊彈簧被壓縮。失電時，彈簧復位，推動閥芯復位。這種具有自復位功能，類似于點動控制。單控電磁閥我們可以選擇常開、型常閉。常閉型指線圈沒通電時氣路是斷的，常開型指線圈沒通電時氣路是通的。單控電磁閥一般只有2位閥，線圈需要一直得電。

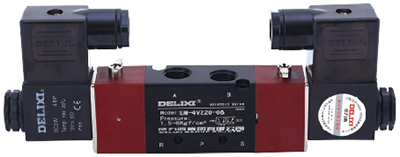

雙控指的是兩邊都有線圈控制。當該控制信號斷電，閥芯可以保持原位置不變，相當有自鎖功能。從安全性考慮，選擇雙電控好，一旦停電，氣缸能夠保持?jǐn)嚯娗暗臓顟B(tài)。但是注意雙電控電磁閥兩個線圈不能同時得電。雙控電磁閥一般為3位閥。線圈只需要得電1S左右。長時間停留轉換位置線圈不容易發熱。
閥芯的工作位置有2位、3位
2位就是閥芯工作位置只有左、右兩個位置。3位閥芯正常在中間停止位，也可以移動到左邊，也可以移動到右邊。
使用時選擇2位電磁閥還是3位電磁閥，取決于氣缸需要幾個工作位置，如果氣缸只有伸出和縮回2個端點工作位置，那么選擇2位電磁閥；如果氣缸需要增加中位停止功能，則選擇3位電磁閥。
通口數目(2、3、4、5通閥)
可以簡單理解為切換通口數是指電磁閥外部的接口數量。實際上電磁閥一個工作位置進氣、出氣口、排氣口的接口數量。通常根據使用目的選擇換向閥的通口。
兩通閥，一個進氣孔(P)和一個出氣孔(A)。適合用于控制氣路通斷。
三通閥，一個進氣孔(P)和一個出氣控(A)和一個排氣孔R(shí)。也是控制氣路通斷(如下圖)。也可以是兩個進氣口，一個出氣口或者一個進氣口、兩個出氣口。可以選擇輸入那個氣源，或者分配那個出氣口出氣。
四通閥，一個進氣孔(P)和兩個出氣控(A、B)和一個排氣孔R(shí)。兩個方向單獨共用一個排氣孔?？捎糜诳刂茪飧淄鶑?fù)運動。
五通閥，一個進氣孔(P)和兩個出氣(A、B)和兩個排氣孔(EA、EB)。適合控制氣缸往復運動。也是最常用的電磁閥。
常用三位五通包含中間封閉式，中間加壓式，中間排氣式。介紹一下他們的動作特性中間封閉式，當兩邊線圈都不供電時，進氣口、排氣口都關閉。此時電磁閥停在上次線圈失電的位置。由于不進氣也不排氣。需要系統密封性良好，否則會向壓力小的一側移動。
中間加壓式，當兩邊線圈都不供電時，進氣口打開給兩邊同時供氣、排氣口都關閉。保證兩邊氣壓相等。此時電磁閥停在上次線圈失電的位置。能夠比較久的維持這個位置。適用于垂直使用的氣缸。
中間排氣式，當兩邊線圈都不供電時，進氣口關閉、兩邊排氣口都打開。此時電磁閥停在上次線圈失電的位置。由于氣缸內沒有壓力，可以手動調整氣缸位置。
電磁閥線圈電源是交流還是直流？
常用交流的線圈一般220V，交流線圈電磁閥，在通電瞬間因銜鐵鐵心沒閉合，其電流是鐵心閉合時額定電流好幾倍。但是經長期使用發現交流線圈電磁閥的線圈比直流線圈電磁閥的線圈容易燒壞，并且有噪音。
常用的線圈直流為24V。直流線圈電磁閥行程吸力特性：銜鐵鐵心沒閉合時吸力較小，完全閉合時吸力最大。但是電磁閥的線圈電流是恒定的，不容易因電磁閥卡頓而燒壞線圈，但是速度要慢一點。沒有噪聲。還要注意是直流線圈的電磁閥線圈需要分清正負極，否則電磁閥線圈上的指示燈無法點亮。不好判斷電磁閥線圈的工作轉態。
