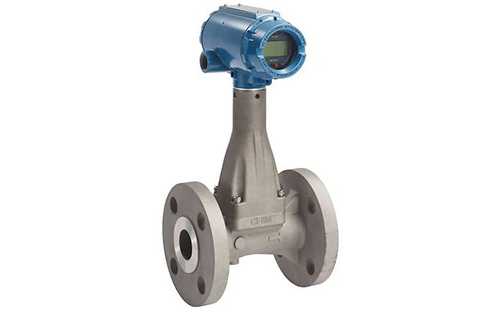

艾默生旗下羅斯蒙特8600系列和8800系列渦街流量計沒有設計物理按鍵，只能使用外部調試設備或軟件進行配置。在將渦街流量計投用之前，在調試階段應檢查所有出廠默認配置數據，確保組態數據正確。
HART點對點通訊

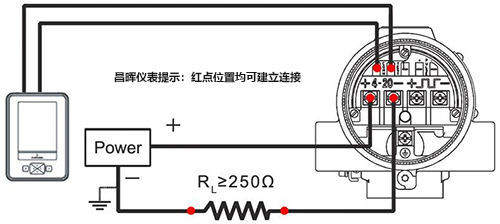

羅斯蒙特8600系列和8800系列渦街流量計HART手操器等組態設備連接的示意圖如下：
HART通訊極性不敏感(無需區分正、負)，在圖中紅色圓點標注的位置均可建立連接。
在易爆環境中連接基于HART手操器等組態設備時，應確保按照本質安全或非易燃現場接線的規程安裝回路中的儀表。
羅斯蒙特渦街流量計HART通訊常見問題
羅斯蒙特8600系列和8800系列渦街流量計HART通訊過程中難免會遇到各種各樣問題，最常見和最重要的幾點供大家參閱排查故障。
1、HART通訊電壓/電阻要求

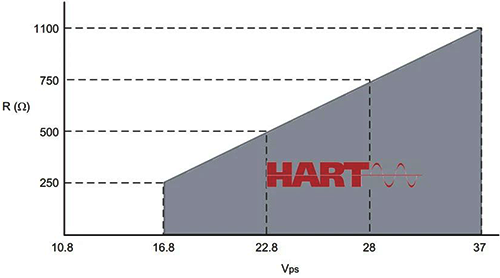

羅斯蒙特渦街流量計以10.8VDC至42VDC端子電壓工作，HART通訊要求的回路電阻為250Ω(最小值)至1100Ω(最大值)。
R(Ω)max=41.7(Vps–10.8V)，公式中R(?)負載電阻值；Vps需要的最低供電電壓。
2、HART通訊輪詢地址

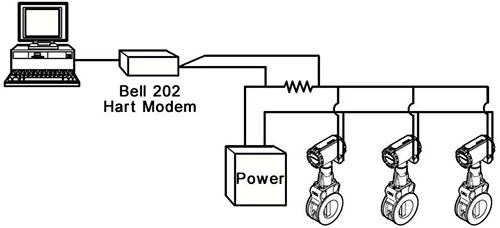

羅斯蒙特8800D型的輪詢地址在出廠時被設置為0，這樣能夠以標準的點對點方式使用4–20毫安輸出信號工作。如果現場激活了多點通訊，變送器的地址有修改為非0值，當使用HART手操器嘗試連接時，確保手操器的自動輪詢處于開啟狀態，否則將無法找到設備。
3、HART通訊電纜/最大距離
在4–20mA和HART通訊情況下，需要使用雙絞線，以最大限度地減小噪音信號。對于EMI/RFI較高的環境，需要采用屏蔽信號線，在所有其它位置，屏蔽信號線也是首選。為了確保通訊穩定，接線應為24AWG(0.2mm2)或更大線號，并且HART通訊電纜長度不應超過1500米。
