信號選擇器的功能與應用
信號選擇器的功能主要是從兩路信號中選擇一路作為輸出信號，輸出控制方式包括自動高選、自動低選以及通過外部開關量或電平信號控制選擇一路輸入信號輸出。信號選擇器在工業控制中有著廣泛的應用，尤其是在安全保護控制系統中。
信號選擇器的典型應用
1、選擇性控制系統中的應用
在壓縮機控制系統中，可以通過一個低值信號選擇器來管理流量與壓力控制系統。壓力與流量系統的調節器均選用PID調節器。當壓力或流量超過給定值時，選擇器會選擇相應的信號作為輸出，從而調整壓縮機的輸出流量與壓力。
2、利用高值選擇器作檢測信號的過功能保護裝置
在原子能反應堆或化學反應器中，溫度控制是非常重要的。通過在不同位置安裝若干熱電偶，并通過溫度變送器將信號引到一個高值信號選擇器組，可以實現對最高溫度的監控，防止局部過熱。即使部分熱電偶故障，系統仍然可以繼續運行，提高了安全可靠性。
3、信號選擇器用于協調系統的動作順序
在一些生產過程中，為了避免生成副產品或?qū)е卤ǎ踔翞榱斯?jié)能等原因，對控制系統動作的先后順序都有明確的要求。例如，在重油燃燒過程中，規定生產負荷增加時先增風后增油，生產負荷減少時先減油后減風。這種系統一般需要兩臺信號選擇器(高值選擇器和低值選擇器各一臺)來協調系統間動作的順序。
4、信號選擇器防止除法器輸出越限
在除法器運算中，如果出現除數小于被除數的情況，除法器的輸出可能會超出儀表信號的范圍。通過使用高值信號選擇器，可以防止這種現象反映到除法器中，從而避免輸出越限的問題。
信號選擇器的具體型號與功能

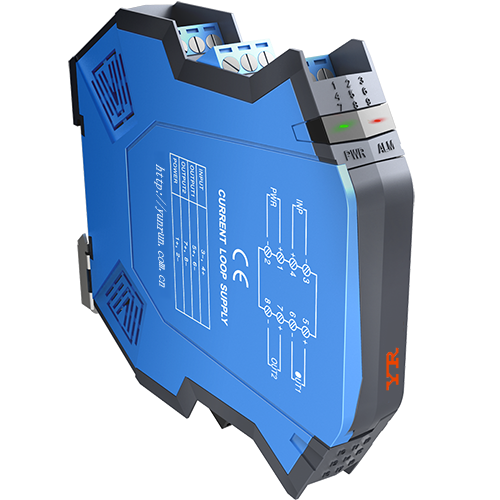

例如，型號為YR9033A的信號選擇器具有以下特點：
功能：從兩路信號中選擇一路作為輸出信號。
輸出控制方式：自動高選、自動低選、通過外部開關量/電平信號控制選擇一路輸入信號輸出。
隔離輸出：將選出的信號與輸入信號、電源進行隔離輸出。
信號選擇器在工業控制中扮演著重要角色，通過選擇合適的信號輸出，可以實現對系統的有效控制和保護。無論是高值選擇器還是低值選擇器，都在各自的領域中發揮著重要作用。了解并掌握信號選擇器的應用知識，對于工控人員來說是必不可少的。
