通過對拉曼散射信號和時域反射時間的精確檢測即可準確、快速地獲得整條感溫光纖的溫度分布信息。
分布式光纖測溫系統原理

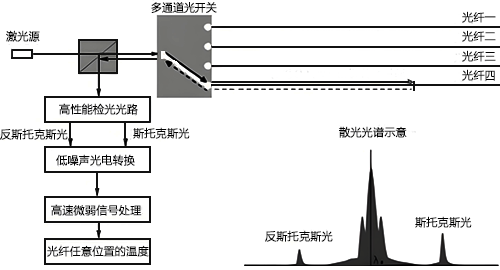

分布式光纖測溫系統原理如圖所示：
分布式光纖測溫系統用途
該測溫系統可替代感溫電纜，廣泛應用于隧道、地鐵火災監控，油罐溫度檢測，電纜溫度檢測；輸煤皮帶溫度檢測。
技術特點
1、連續分布式測量。分布式光纖傳感器采用真正的分布式測量，可以連續得到沿著探測光纜的所有溫度信息，誤報和漏報率大大降低，同時實現實時監測。
2、抗電磁干擾，在高電磁環境中可正常工作。光纖本身由石英材料組成，具有完全的電絕緣性；同時，光纖傳感器的信號以光纖為載體，本質安全，不受任何外界電磁環境的干擾。
3、本質防雷。雷電經常破壞電測傳感器，由于完全的電絕緣性，光纖傳感器可以抵抗高電壓和高電流的沖擊。
4、測量距離遠，適于遠程監控。光纖的兩個突出優點就是傳輸數據量大和損耗小，在無需中繼的情況下，可以實現十幾公里的遠程監測。
5、靈敏度高，測量精度高。理論上，大多數光纖傳感器的靈敏度和測量精度都優于一般傳感器。
6、壽命長，成本低，系統簡單。光纖材料一般皆為石英玻璃，具有耐腐蝕、耐火、耐水及壽命長的特性，通常可以使用30年左右。
分布式光纖測溫系統結構

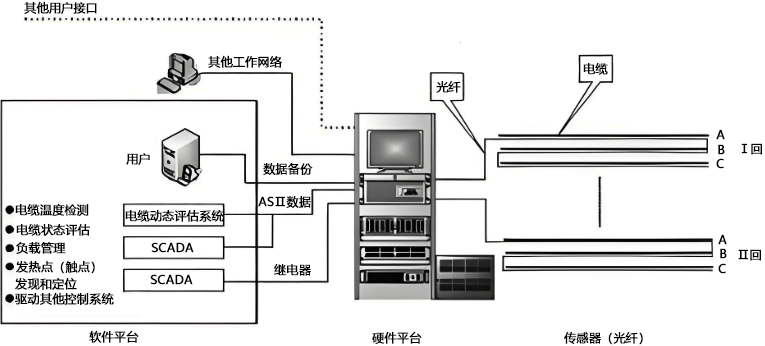

系統由以下3個部分組成：①硬件平臺-機柜系統(核心層)；②軟件平臺-應用軟件(數據應用層)③傳感器-傳感光纜(傳感器層)，系統結構如圖所示。
分布式光纖測溫系統技術參數
◆主機技術參數
1、系統配置
①測量距離/km：2，4，6，8，10
②通道數：1，2，4，6，8可選
2、系統接口
①通信接口：Ethernet網口1個；USB1個；RS232串口2個
②繼電器輸出：通過串口轉接輸出模塊，方便實現擴展，每個模塊可提供48路輸出
光纖接口：FC/APC
3、工作條件
①工作溫度：0~40℃
②工作濕度:0~95％
③工作電源：24VDC，60W

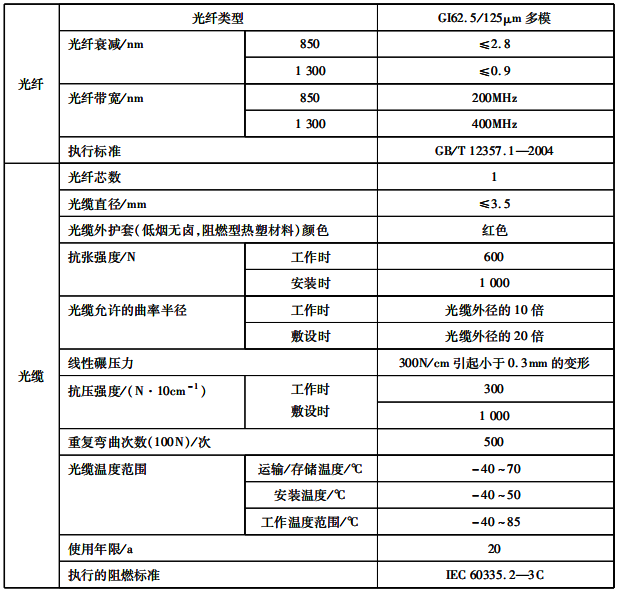

◆測溫光纜技術參數
分布式光纖測溫系統接線

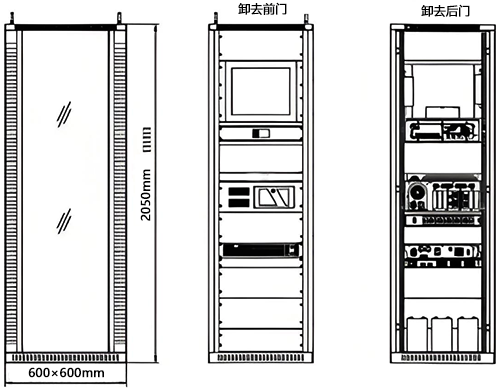

分布式光纖測溫系統機柜如圖所示

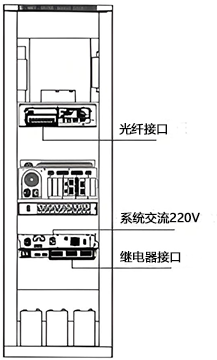

分布式光纖測溫系統接線如圖所示
