1、人機界面畫面結構規劃
人機界面的內容是需要按照單元模塊進行劃分設計的。這些畫面單元模塊構成了畫面的整體。在處理人機界面畫面應包含如下幾個模塊：
①開機畫面
②登錄界面
③自動運行畫面
④手動運行畫面
⑤參數設置畫面
⑥實時狀態監視畫面
⑦歷史記錄查詢界面
⑧操作記錄查詢界面
⑨報警記錄查詢界面
⑩幫助界面
在人機界面畫面的整體設計過程中，應包含以上幾個部分的內容。各個部分獨立形成畫面頁，通過切換按鈕，在各個頁面單元切換。

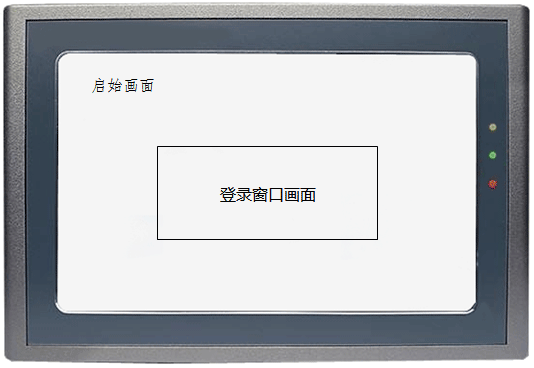

人機界面啟動頁面結構示意

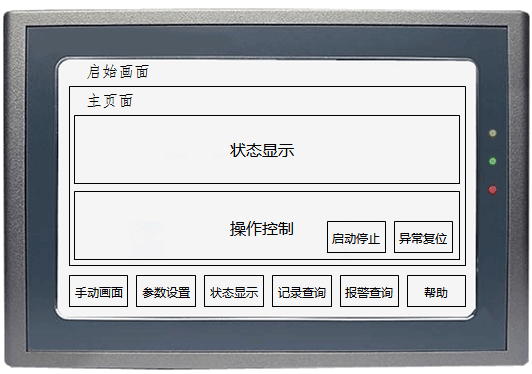

人機界面運行頁面結構示意
2、人機界面畫面層次規劃
人機界面畫面結構規劃對畫面的內容進行了模塊化設計。畫面的層次規劃則將畫面按照顯示的前后進行了層級規劃設計。對于用戶來說，操作者看到的就是一個平面頁面所展示的東西。頁面中展示的內容不多的情況下，直接進行平鋪設計沒有什么關系。但若畫面中需要包含的內容較多，將內容全部平鋪于頁面則顯然不合實宜。特別是在當下，人機界面大型化，顯示內容多樣化的情況下，這樣處理會顯得畫面沒有主次。對操作者來說，在使用的過程中也難以快速找到想要的內容點。

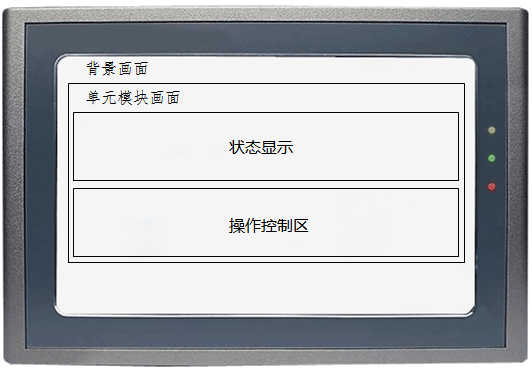

人機界面畫面層級示意
一個人機界面的各個頁面風格應具有一致性，即應該有一個統一的風格。故在設計上，應將人機界面各個畫面頁面設計為同一個背景畫面。人機界面整體的結構一般可以設計為如上所示結構。
